Как подключить динамики в двери

Как подключить акустику к магнитоле: пищалки, колонки и прочие аудионавороты в авто

Практически каждый автомобилист старается оснастить свою машину музыкой, при этом не всегда придерживаясь правил установки и подключения колонок. Чтобы качество звука радовало, важно не только подобрать динамики, но и знать, куда их установить и как правильно подключить. Если преследуется цель самостоятельного монтажа акустической системы в авто, то с возможными нюансами этой процедуры следует ознакомиться заранее, после чего можно приступать к пошаговым действиям.

Какие лучше поставить

Выбирать колонки для автомагнитолы следует с учетом потребностей автовладельца. Вариантов существует несколько. От размера и типа будет зависеть подходящее месторасположение устройства (например, в дверь или на заднюю полку лучше поставить динамики).

• Домашние колонки. Подключать такие приборы надо к приборной панели по цифровому входу.
• Портативный динамик. Его чаще всего подключают посредством Bluetooth.
• Мощные акустические динамики для авто. Для требовательных меломанов это лучшие колонки, которые обеспечивают объемный чистый звук.

Как усилить

В ходе установки необходимо тщательно усилить колонки, так как от этого напрямую зависит качество звучания и длительность эксплуатации устройства.

Правила подключения акустики к автомобильной магнитоле

Автомобильный салон по своим акустическим свойствам имеет сложную структуру. Тут используются различные материалы: металл, пластик, текстиль, резина и многие другие. И все это, так или иначе, оказывает влияние на качество звучания динамиков.

Каждый производитель обычно при выборе штатных мест для установки акустики старается учесть все особенности так, чтобы обеспечить наибольшую эффективность распространения звука. Чаще всего динамики размещаются в дверях, на передней панели или под задним стеклом.

Также важный момент, который учитывается еще на стадии покупки новых динамиков. Для подключения к стандартному головному устройству необходимы динамики с сопротивлением — 4 Ом. Конечно, могут встретиться некоторые модели магнитол повышенной мощности, к которым допускается подключение динамиков на 2 Ом. Если же установить громкоговорители с меньшим сопротивлением, чем это предусмотрено производителем автомобильной магнитолы, головное устройство может выйти из строя, если поставить акустику с большим сопротивлением, то она вряд ли будет способна раскачать динамики на всю мощь.

Помните также, что подключать параллельно дополнительные акустические элементы категорически нельзя! При таком варианте соединения сопротивление нагрузки будет уменьшаться. Это может негативно отразиться на качестве звучания, начинаются хрипы и прочие неприятности. В худшем случае магнитола не сможет дальше работать, так как может пострадать встроенный в нее усилитель. Иногда автовладельцы устанавливают дополнительные динамики в багажник, чаще всего это сабвуферы (низкочастотники). Тут важно не только правильно выбрать модель по параметрам, но и надежно закрепить конструкцию с динамиком. Это важно не только для стабильного звука без искажений, но и для того, чтобы обеспечить акустике оптимальные условия для длительной работы.

Установка фронтальных динамиков в автомобиль

Начнем с выбора самих динамиков. Можно приобрести динамики под размер, который предусмотрен в автомобиле. В этот штатный разъем можно установить динамики поперечником менее 11 см. Это естественно самое обычное решение. Только установив и прослушав звучание этих динамиков, будете очень огорчены. Эти динамики очень слабенькие, и они не создадут массивного и большого звучания. Потому, идеальнее всего установить динамики в фронтальные двери поперечником 13 см. Они будут в самый раз. Фирму динамиков избираем по желанию. От цены, соответственно зависит качество звучания. Но идеальнее всего остановится на выборе таких компаний: Morel, DLS, Magnat, Hertz, Focal.

Для начала, снимаем обшивку двери, и подбираемся к отверстию под динамик. Чтоб прирастить размер этого отверстия под динамики поперечником 13 см, можно пользоваться или болгаркой, или ратфилем. При работе с болгаркой необходимо быть внимательным, и непременно работать в защитных очках. Во время работы болгаркой, главное не разрушить провода, которые там проложены. Для этого идеальнее всего смочить водой ткань и приложить на провода. После того как отверстие подходящего поперечника готово, необходимо пошевелить мозгами как будут проходить провода питающие динамики. Это принципиальный момент, ведь в неких моделях ШНив штатная проводка не предусмотрена. Проводка нужна особая, для акустики с особым отсекающим фильтром, либо кроссовером. Предназначен для пропуска сигнала определенной частоты. Просовываем провода от двери автомобиля к кузову, поверх прорезиненной трубки. Через эту трубку, протянуть провод не получится, потому что он запаян. Главное при затяжке провода, не разрушить штатную проводку двери. После того как проводка затянута в дверь, нужно сначала проверить, идет ли сигнал по проводу, нет ли повреждения. Для этого подключаем проводку к динамику и проверяем, есть ли звук. Фильтр устанавливается в двери, где будет место, но только чтоб не мешать стеклоподъемникам. После того как все работает, устанавливается динамик в за ранее вырезанное отверстие. Зависимо от компаний производителей динамиков, существует или три, или два отверстия для крепления динамика. В отверстие устанавливаем динамик, и фиксируем при помощи шурупов. Шурупы нужно использовать маленький длины, чтоб снутри двери, не мешать стеклоподъемникам – опускаться, и не разрушить проводку. Устанавливаем обшивку на место, и дверь с акустической системой готова. Аналогично проделывается со 2-ой дверью. И еще, чтоб достигнуть наибольшей акустики, нужно обесшумить дверь.

Установка музыки на Ниву — вариант на рыбалку

Установка музыки на Ниву — вариант на рыбалку. Магнитола Pioneer DEH — 1800UBG Динамики JBL GT7-6C Звукоизоляция

Установка акустики на Ниву Лада 4х4 2017 с аудиоподготовкой своими руками

Попробовал обрисовать установку акустики в виде 2-ух коаксиальных динамиков в фронтальные двери.

Таким макаром мы кратко разглядели технологию установки динамиков в фронтальные двери автомобиля Нива Chevrolet.

Когда купил ниву, стояли четыре колонки: две в дверях и две сзади в стандартных местах (Нива 21214). Если сесть на передние сиденья, то колонки, которые размещены в дверях, находились прямо напротив сидящего, т. е. не у ног (как во всех авто делают), а с другой стороны. Все колонки стояли 13-ти сантиметровые. Началось всё с того, что поставил себе в заднюю полку «блины» 6х9 (отдельная история, тоже своеобразно установлены, пришлось «похимичить», т. к. в багажнике стоит газовый баллон, и акустическая полка не подходила из-за того, что колонка упиралась бы в баллон, из-за чего полка полностью не закрывалась). Теперь задние колонки полностью глушили те, что стояли в дверях, и от них была только вибрация :-). Это была основная причина переноса колонок.

Место нашёл достаточно быстро, хотя никогда не встречал такой способ установки колонок :-). Сначала был сделан рисунок, который отослал знакомому (он разбирается в аудиосистемах и музыке) и попросил его проконсультировать: какой будет эффект звучания при такой установке колонок. Всё-таки они направлены друг против друга. Ответ был «положительный». Сергей (так зовут приятеля) сказал, что в принципе кардинально ничего не изменится.

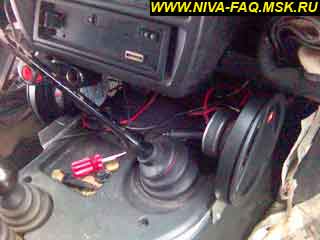

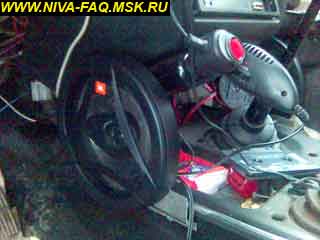

Принялся за установку: ничего сложного нет. Металлическая пластина, сделал на ней вырез
(вырезать не получилось, пришлось кромсать ножницами по металлу) под колонку, четыре
отверстия (два под крепления колонки и два для крепления к обшивке тоннеля. Верхнюю часть колонки закрепил одним креплением к «бороде». Пластину пришлось выгнуть, иначе колонка была бы направлена в пол, но это делать и не обязательно. Вторую колонку крепил так: нижняя часть также к обшивке тоннеля через пластину, но уже прямую, а вот верхнюю тоже закрепил только на одном креплении. Сделал Г-образную пластину и одним концом закрепил её под полкой, а на другой поставил колонку.

Вот, что получилось:

Ощущения — супер, двери не вибрируют, а музыка играет.

Ещё стоят «пищалки» в верней части стойки, которые тоже играют определённую роль. В дальнейшем хочу подумать по поводу внешнего вида, какие-нибудь боковины соорудить.

Продолжение статьи от 17.08.06.

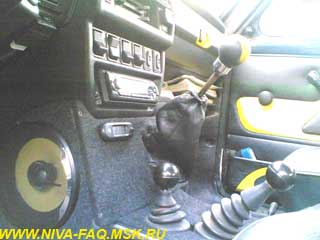

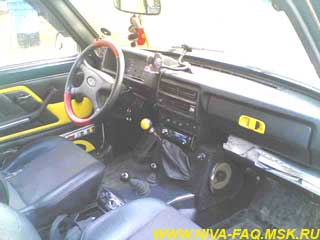

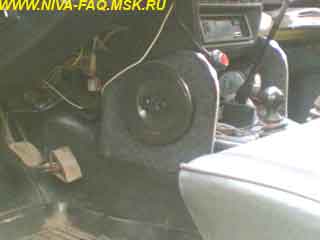

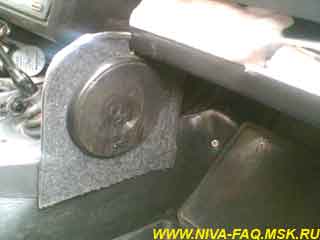

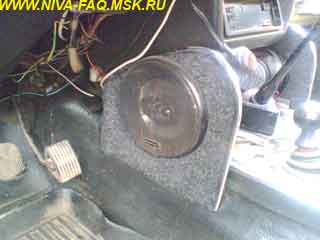

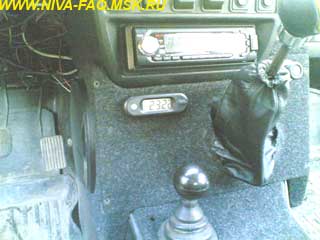

Итак боковины изготовлены: основа — фанера толщиной 6 мм. Вырезал нужные части (а их три штуки, две боковины и лицевая) по месту. На лицевую панель приклеил термометр,

кожух на КПП (продавался как на «2106» цена 60 р.) и врезал прикуриватель, соединив его параллельно с родным.Все полученные части обклеил карпетом и собрал. Вот что получилось:

Также изготовил и заднюю полку для колонок 6″x9″. Из-за ГБО стандартная акустическая полка мне не подходит (левый динамик ложится на баллон, и полка не закрывается). Основа — родная полка с вырезанной центральной
частью. На полученный каркас прикрепил фанеру толщиной 12 мм, обтянутую карпетом:

Акустика

Далее начинается непосредственно установка колонок в двери Лада Веста. Сперва с посадочных мест, где и будут фиксироваться динамики, снимается весь изоляционный материал. Компоновка двери в этом случае такая, как и у Renault Logan. Вместо привычных 4-х крепежных отверстий под динамики, имеется только 3.

Если вы намерены ставить акустику, диаметром в 16 см и менее, то резать сталь не придется. Достаточно будет проставок из дерева. Что касается толщины, то она должна быть такой, чтобы установленные динамики не мешали сборке дверей.

В отношении подключения все не так просто. Дело в том, что проводка с завода в дверях уже имеется, однако штекер нестандартный – не от АвтоВАЗа, а от Renault-Nissan. Срезать его нельзя, так как это приведет к потере прав на гарантийное обслуживание. Единственный выход – отдельно купить и поставить переходник типа CT55-17 либо ZRS-AG-22.

Отдельный монтаж сетки в дверные карты не требуется. Следовательно, остается только собрать все в обратной последовательности.

Наглядный пример установки колонок в двери Лада Веста показан в видео.

Как снять штатный динамик и закрепить новый

Дальнейшая работа потребует от вас терпения и внимательности. Только соблюдение приведённой ниже последовательности действий гарантирует правильность установки АС.

После того как вы получили доступ к колонке, открутите крепления и вытащите динамик на себя. Отсоедините разъём с проводами.

Открутите крепления и вытащите динамик на себя. Отсоедините разъем с проводами

Целесообразно оклеить дверь (участок двери около колонки) шумоизоляцией, вибропластом или чем-то подобным

Какие колонки ставить в двери машины

Если двухполосные динамики удовлетворяют большинство автолюбителей, то тем, кто любит хорошую музыку, требуются более качественные колонки. Удачной моделью для любого автомобиля будет трёхполосная коаксиальная акустическая система PioneerTS-1339. Компактный типоразмер позволяет поставить колонки в двери любого автомобиля. Пользователи отмечают высокое качество звучания и надёжность конструкции. Коаксиальная акустическая система Пионер обеспечивает мощность 40 ватт, которая в пике достигает 200 ватт, причём такое повышение мощности почти не сказывается на звуке.

Чувствительность динамических головок в 91 dB допускает подключение колонок к любому усилителю низкой частоты. Пользователи отмечают, что для нормальной работы акустики не требуется дополнительный усилитель, так как Pioneer 1339 хорошо работает со штатным оборудованием. Полная акустика автомобиля может состоять из четырёх аналогичных колонок, когда две работают как фронтальные, а две как тыловые.
