Деревянный окна откосы отливы

Конструкция деревянных окон

Сделать правильный выбор в пользу того или иного вида деревянного окна можно только имея представления о его основных конструктивных особенностях. Рассмотрим основные элементы деревянного евроокна (оконного блока).

Выберите элемент, чтобы узнать о нем больше:

  • рама;
  • створка;
  • стеклопакет;
  • штапик;
  • уплотнитель;
  • фурнитура;
  • импост;
  • горбылек;
  • раскладка;
  • профили из алюминия;
  • откосы;
  • отливы;
  • подоконник.

Она представляет собой коробку из деревянного профиля (бруса) и выполняет функции несущего элемента окна. Монтируется рама в оконном проеме. Рама и проём должны соответствовать друг другу по размеру с учетом конструкционных и монтажных зазоров. Рама должна быть достаточно жесткой и хорошо смонтированной, чтобы удерживать массивные створки со стеклопакетами.

Створка

Как и рама, створки деревянного окна изготавливаются из клееного бруса. Они служат для того, чтобы окно могло открываться. В зависимости от типа оконной фурнитуры возможны несколько способов открывания окон из дерева:

  • откидной,
  • поворотный,
  • поворотно-откидной,
  • раздвижной.

Откидной вариант представляет собой открытие окна по типу фрамуги путем его откидывания. При поворотном способе, который применяется в традиционных окнах, створка распахивается. Третий вариант предусматривает сочетание одновременно возможностей откидывать створку и распахивать.

В некоторых случаях отдельные створки делаются глухими, то есть не открывающимися. При этом стеклопакет устанавливается либо непосредственно в раму, благодаря чему световой проем увеличивается, либо в створку с последующей фиксацией ее в раму. Глухими сворками оснащаются деревянные окна крупных размеров, которые состоят из нескольких элементов. Некоторые створки в них делают поворотными, чтобы можно было легко мыть окно и интенсивно проветривать помещение, другие – поворотно-откидными, которые улучшают проветривание, а остальные – фиксированными, моющимися со стороны соседних поворотных створок.

Стеклопакет

Стеклопакет представляет собой конструкцию из нескольких стекол, между которыми расположена перфорированная рамка с молекулярным ситом, защищающим стекла от запотевания изнутри и поглощающим излишнюю влагу. В зависимости от количества стекол стеклопакеты бывают одно-, двух- и трехкамерными. Срок их эксплуатации не меньше 15 лет. Помимо пропуска света в помещение стеклопакет выполняет функцию звуко- и теплоизоляции.

В нашей климатической зоне выбор стоит остановить на энергосберегающих стеклопакетах с i-стеклом. Если необходимо улучшить звукоизоляцию, например, в квартире с окнами, выходящими на шоссе, можно использовать стекла разной толщины и подобрать оптимальные промежутки между ними.

Штапик

Этот элемент окна выполнен из дерева, склеенного в микрошип. Он служит для того, чтобы закрепить стеклопакет в раме или створке. Ширина микрошипа зависит от толщины стеклопакета.

Уплотнитель

В местах, где створка сопрягается с рамой, в специальный паз устанавливаются эластичные уплотнители. Благодаря им элементы окна плотно прилегают друг к другу, лучше сохраняется тепло, не попадает влага и не происходит продувание. В окнах из деревянного бруса используется два контура уплотнения. Рабочий диапазон температур оконных уплотнителей в -60 … +100°C.

Фурнитура

В качестве фурнитуры выступают скрытые механизмы открывания и закрывания окон, ручки, замки и петли, которые держат створки. Предназначена фурнитура для того, чтобы створки и рамы были соединены и плотно прилегали друг к другу. Кроме того, благодаря фурнитуре створка окна может открываться разными способами: откидным, поворотным или совмещающим оба варианта поворотно-откидным.

Импост

Важным элементом окна из деревянного бруса является импост. Он предназначен для того, чтобы поделить окно на части. Благодаря импосту две и больше створок надежно соединяются в конструкции окна. Отказаться от использования импоста можно в случае изготовления окна с двумя створка, одна из которых в таком случае будет зависимой от другой, то есть открытие их будет последовательным, друг за другом. При количестве створок в окне, превышающем две, навешивание средних производится на импост. Чтобы увидеть эту деталь, достаточно открыть створки настежь. Импосты – это те поперечины, которые можно увидеть в открытом проеме.

Горбылек

Деление створки на несколько частей горизонтально и вертикально происходит благодаря такой детали оконного переплета, как горбылек. Створки сложной арочной формы или другой нестандартной конфигурации могут оснащаться горбыльками в форме лекал или дуг окружности. Горбыльки могут также выполнять декоративную функцию. В таком случае они не разделяют стеклопакеты, а монтируются сверху.

Читать еще:  Окраска оконных откосов эмалями

Раскладка

Современное окно может стать своеобразным архитектурным объектом благодаря элементам раскладки (шпрос), которые размещаются внутри стеклопакета и выполняют декоративную функцию. Раскладка может быть окрашена в различные цвета.

Профили из алюминия

Защита оконной конструкции от осадков реализуется благодаря алюминиевым водоотводным профилям, которые крепятся к нижней части рамы и на створку у стеклопакета.

Откосы

Торцевые части стены по бокам и сверху от рамы называются откосами. Помимо выполнения функции декоративно-эстетического элемента, они обеспечивают защиту от проникновения влаги и потери тепла. Материалы, которые используются для откосов, могут быть различными (штукатурка, гипсокартон, дерево, мдф, пластик, пробковое покрытие и т.п.). Их выбор зависит от особенностей конструкции здания и дизайнерского решения помещения.

Отливы

Для отвода с нижней части оконного проема талой воды и осадков используются отливы. В качестве материала для их изготовления используется преимущественно металл, покрытый составом, обеспечивающим устойчивость к коррозии и перед воздействием атмосферных осадков.

Подоконник

Эта деталь расположена в нижней части проема окна со стороны помещения. Подоконник выполняет декоративную и конструктивную функции. Он должен обладать таким свойствами, которые позволят ему быть устойчивым к механическим воздействиям и высокому уровню влажности.

Преимущества деревянных окон

Основными достоинствами являются:

  • экологичность. Дерево – самый экологичный и безопасный материал;
  • высокая тепло- и звукоизоляция, морозостойкость;
  • натуральный и привлекательный вид. Дерево само по себе уже способно внести уют и теплоту в интерьер помещения, а учитывая наличие различных вариантов окраски и декоративной обработки, такие окна способны удовлетворить даже самые изысканные пожелания;
  • ремонтопригодность. Например, устранить царапины очень просто и сделать это можно без помощи специалиста;
  • надежность и долговечность. Качественный материал в сочетании с хорошим уходом способны продлить срок службы окна до 50 лет.

По последнему показателю деревянные окна превосходят пластиковые.

Ассортимент отливов для окон

В нашей компании клиенты из Москвы и области могут заказать отливы, специалисты оперативно выполняют их монтаж. Реализуемые изделия доказали свои отличные эксплуатационные характеристики на практике. Цена стандартного отлива для окон (имеющего ширину от 90 до 360 мм) зависит от длины, которая может варьироваться от одного до шести метров. Свяжитесь с нашим менеджером по телефону в Москве: +7 (495) 795-95-30, чтобы сделать заказ или уточнить информацию о характеристиках и преимуществах изделий, изготовленных из стали, алюминия и ПВХ.

Почему стоит заказать монтаж у вас, а не у сторонней компании?

90% сторонних компаний специализируются на установке пластиковых окон, и лишь 10% компаний в состоянии грамотно установить деревянное окно, т.к. монтаж деревянных окон со стеклопакетом имеет свои особенности.

Обращаясь к нам, вы получаете не только профессиональный монтаж, но и сервис «под ключ», а также скидку на выезд замерщика в размере от 3 тысяч рублей.

Помимо окон мы можем установить еще и балконные двери со стеклопакетом собственного производства.

Установка отливов на окна в деревянном доме. Рекомендации по выбору и установке отливов на окна

Как только владельцу квартиры или дома приходит в голову идея установить новые окна, он сразу же должен задуматься о таких конструктивных элементах, как отливы. Они представляют собой своеобразные наружные подоконники, которые решают проблему излишек влаги, способной нанести вред и окну, и даже фасаду. Такие конструкции придают оконной зоне завершенный и эстетичный внешний вид.

Особенности

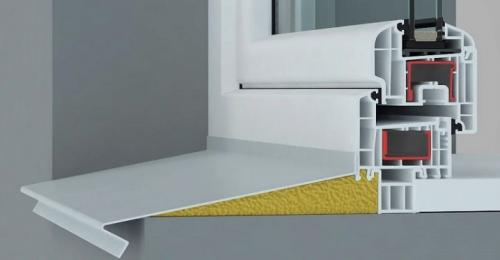

Отливы для окон предназначены для того, чтобы отводить воду с оконных стекол. Кроме того, они мешают влаге попадать на раму и подоконник и препятствуют разрушению строительных материалов, а значит, защищают стены от повышенной влажности. В противном случае после каждого дождя отваливалась бы штукатурка, а деревянные рамы постепенно приходили в негодность. Помимо защитных функций, водоотводы обладают еще и эстетической функцией – они делают облик окна завершенным и украшают фасад.

Монтировать изделия можно в любой момент: как на этапе возведения самого здания, так и после начала эксплуатации. В первом случае гораздо проще и дешевле проводить монтажные работы – здесь есть возможность загерметизировать все швы и стыки с минимальными потерями времени и денег.

Читать еще:  Как установить пластиковый подоконник к деревянному окну

Решив монтировать отливы после начала эксплуатации, заказчик столкнется с несколько усложненными технологиями. Однако такое решение не нанесет сильный урон кошельку, а работа все равно будет выполнена качественно.

Технические требования

Согласно ГОСТ при монтаже отливов нижняя кромка коробки окна должна быть не ниже наружного края проема. Такая особенность объясняется необходимостью предотвращения перекрытий специальных водоотводных отверстий, которые размещаются на наружной стороне оконной коробки. Свес конструкции должен быть равен 3-4 см.

Кроме того, специалисты советуют не игнорировать мероприятия, предотвращающие попадание влаги в монтажный шов, а под сливами укладывать прокладки, они же гасители, которые будут снижать шумовое воздействие дождевых капель.

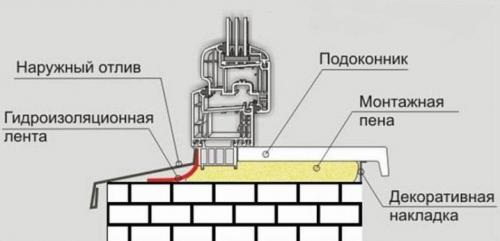

ГОСТ указывает на то, что перед монтажом водоотвода должна выполняться гидроизоляция наружного откоса стены при помощи специальной ленты. Ее края заходят на стену под окном и на вертикальные зазоры. Этот промежуток идет с закруглением, то есть без углов, и должен составлять 50 мм. Лента монтируется с помощью монтажной пены – она будет помогать испарению влаги из шва и защите от осадков стены. Наружное изделие крепится на саморезы, а для шумоизоляции в случае металлического отлива используется монтажная пена.

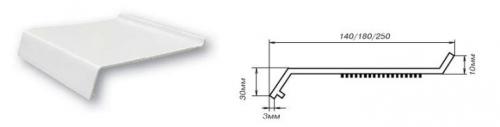

Также минимальная ширина отлива составляет 90 мм, а для измерения длины следует отмерять расстояние между краями оконного проема с наружной стороны. К полученным замерам прибавляются 3-4 см с каждой стороны. Готовое изделие должно быть больше расстояния между краями с внешней стороны оконного проема на 6-8 см.

В процессе монтажа изделий СНиП в большей степени регламентирует проведение самой процедуры: соблюдения безопасности труда в строительстве, гигиенических требований и пожарной безопасности.

Что значит правильная установка отливов

Жестких требований, нормативов и ГОСТов, которые бы регламентировали порядок их монтажа, не существует. Главное – соблюдать рекомендации опытных мастеров, разбирающихся в свойствах материалов и особенностях выполнения работ. Ошибки, допущенные по неопытности, приведут к необходимости ремонтировать фасад и лишним тратам. Чтобы этого не случилось, следуйте приведенным ниже рекомендациям.

  1. Хорошо герметизируйте стыки, особенно в местах контакта с рамой и откосами по бокам.

Обратите внимание! Срок службы герметиков – несколько лет, после чего начинается их отслоение. Образуются щели, в которые попадает влага. Чтобы этого не случилось, герметик должен быть не основным материалом, а дополнительным. Главное, соблюдать строительную технологию, о ней будет рассказано ниже.

Выполнять работы выше первого этажа сложнее. Чтобы это было качественно, возможны два варианта:

  • поставить леса для выполнения монтажа с улицы;
  • полностью вытащить рамы, чтобы выполнить установку откосов и отливов на окна изнутри.
  1. Отлив заказывают шире откоса как минимум на 2 см, тогда вода не станет напрямую стекать со стекол на стену.
  2. Чтобы стена сохла быстрее, а степень намокания была наименьшей, устанавливайте отлив строго по горизонтали. При наличии неровностей жидкость собирается в одной точке, образуя мокрые следы.
  3. Под отлив готовят основание из цементно–песчаной смеси. Заменять ее монтажной пеной дешевле, но с точки зрения технологии неправильно. Это связано с тем, что когда-нибудь настанет пора мыть окошко. Если при этом встать на водоотлив ногами, пена даст деформацию, сомнётся. Настланный на нее металлический лист покорежится, а пластик даст трещину.

Когда установкой отливов на окна занимаются приглашенные мастера, проследите, чтобы они сделали все правильно, а не схалтурили, заменив цеметно–песчаное основание запениванием.

  1. Если откосы штукатурные, в них врезают водоотлив на глубину примерно в 1 см. Если они из металла или пластика, боковые грани заводят под них.

Советы Профессионалов

Как правильно сделать замер деревянных окон

Георгий
Менеджер

Качественный замер при установке деревянных окон

Это важно!

Часто случается так, что после демонтажа старого окна, оконный проем оказывается больше, чем при первичном замере. Замерщик с опытом должен учитывать эти нюансы, чтобы новые деревянные окна идеально подошли в образовавшийся проем. Возможно, при установке новых окон понадобится дополнительно использовать цемент или штукатурку. Часто такая проблема возникает в процессе установки окон в деревянных домах. Чтобы очистить проем приходится избавляться от подгнившей древесины. В таком случае, необходимо учитывать также, что оконный проем будет дополнительно отделываться деревянным брусом (окосяка).

Читать еще:  Установка оконных откосов без стартового профиля

Если речь идет о замене старых окна на новые деревянные окна, нужно учитывать также ширину уже существующего наличника, поскольку отлив должен быть распложен на одном уровне с подоконником в помещении. Правильная установка в таком случае позволит предотвратить закупоривание дренажных отверстий, проникновению влаги внутрь оконной конструкции и нарушению ее герметичности.

Доверить замер новых деревянных окон лучше профессионалу, или человеку с опытом установки окон, так как это позволит избежать ошибок при замере конструкции и в дальнейшем ее установки. Обратившись к специалистам компании MoskvaWood вы получите профессиональный замер, учитывая индивидуальные особенности именно вашего оконного проема.

Если не уделить должного вниманию процессу замера оконного проема, это может свести на нет все старания в процессе монтажа. Даже профессионал может ошибиться и осуществить замер неточно, не учесть всех особенностей объекта. При подготовке к установке окна, важно также рассчитать размер таких частей оконной конструкции, как откосы, подоконники, отливы, москитные сетки.

Когда вы замеряете проем окна, важным показателем является ширина зазора, который останется между окном и стеной (монтажный зааор). Именно в этот момент встречаются самые распространенные ошибки в процессе монтажа деревянного окна. Если неправильно рассчитать это расстояние, то это может привести к тому, что оконный блок будет ненадежно закреплен, нагрузка на крепежные элементы будет так высока, что приведет не только к деформации оконной конструкции, но и к плохой ее герметизации и потерям тепла, что, в свою очередь, приведет к уменьшению срока эксплуатации.

Если зазор между оконным профилем и проемом оставить слишком маленьким, то это может привести к проблемам установки подоконника, отливов, откосов. Если этот проем слишком большой, то изоляционный слой будет укладываться неправильно, и окно будет незащищенным от пыли и дождя. Если зазор оказался слишком большим, то сложность возникнет также с установкой крепежных элементов, которые ко всему прочему получат повышенную нагрузку и будут перекашиваться, а оконный блок будет смещаться, и как следствие – деформироваться. Нужно также понимать, что со временем установленное окно будет претерпевать тепловое расширение. Важно учитывать также, какой материалы вы будете использовать в качестве герметика.

В идеале размеры нового окна должны быть меньше размеров оконного проема приблизительно на 2-3 см. Именно такое количество свободного места необходимо для того, чтобы качественно разместить изоляционные материалы. В нижней части проема необходимо оставить зазор чуть больше для того, чтобы беспроблемно установить подоконник. Порядка 5-6 см должно быть оставлено место внизу оконного проема. Точный замер можно осуществлять при помощи лазерной рулетки.

Измерения оконного проема производятся в нескольких местах – лучше всего по краям и в середине проема. Если эти данные не совпадают, то, скорее всего, проем перекошен. И когда необходимо будет определиться с размером окна из дерева, при перекошенном проеме, нужно будет увеличить размеры окна так, чтобы они превышали максимальное значение уровня наружного проема как минимум на 1-2 см в высоту и на 2,4-4 см в ширину. Такой прием поможет там, где есть сильный перекос, избавиться от появления ненужных щелей. Избавиться от перекосов также можно в процессе увеличения размеров оконного проема.

Это важно!

Кстати, замеры проема, как с внутренней, так и с внешней стороны помогут вам понять, какова будет толщина штукатурного слоя, который вы будете применять для отделки внутренних откосов.

Помните также, что при выборе размера подоконника следует учесть, что подоконник должен лежать на оконном проеме на две трети всей своей ширины, а выступать за стену подоконник должен не более, чем на 5 см. Такой расчет позволит обеспечить правильный теплообмен. Если есть необходимость установить более широкий подоконник, нужно будет использовать дополнительные опорные конструкции.
