Окна факро монтаж откосов

Монтаж мансардных окон Fakro

  • Монтаж оконной рамы
  • Установка тепло-, гидроизоляции и оклада мансардных окон Fakro
  • Монтаж откосов

Мансардные окна Fakro допускается устанавливать как на стропила, так и на обрешетку. Установка на стропила считается более надёжным вариантом, его примем за базовый.

Инструкция по установке мансардных окон Fakro на обрешетку в целом аналогична советам по монтажу окон на стропила.

Монтаж оконной рамы

1. Перед установкой рамы приготовьте оконный проём. Если кровельное покрытие уложено, часть его необходимо демонтировать, освободив место под окно, чтобы легче было его регулировать и вмонтировать теплоизоляцию.

Дистанция между низом окна и кровельным материалом зависит от покрытия крыши. 4 см необходимо придерживаться для прямой кровли, 8 см – для профилированной кровли высотою 45 мм и 12 см – для крыши, покрытой керамической черепицей.

Мансардные окна Fakro изготовляются в стандартных размерах. Размеры их подобраны с учетом часто используемой дистанцией шага между стропилами.

2. Если гидробарьер или паробарьер не были подведены к раме, установите их. В помеченных местах расположения будущего окна прорежьте отверстие необходимого размера, приплюсовав 10 см по всему периметру. Этот запас после монтажа мансардного окна закрепите степлером к оконной раме. Вверху гидробарьер по косой надрезается, чтобы вмонтировать дренажный желоб.

Схема монтажа мансардных окон Fakro очень похожа на схему монтажа мансардных окон Velux. Рекомендуем также ознакомиться с общими принципами установки мансардных окон, инструкцию как установить такое окно вы найдете по ссылке. Весьма интересным вам может показаться материал по тому, как самостоятельно утеплить мансарду.

3. В месте выреза гидробарьера обрежьте обрешетку.

4. Мансардные окна монтируются по одинаковому принципу на стропила и обрешетку. На стропилах поставьте нижний опорный брус, на который будет опираться рама. Выровняйте по уровню его правильное горизонтальное положение. Верхний брус вмонтируйте по размеру высоты окна, прибавив три сантиметра.

5. Из упаковки извлеките окно вместе с установочным комплектом.

6. Правильная установка мансардных окон Fakro совершается с вынутой створкой. Мансардное окно уприте в пол, при открытой створке нажмите отверткой на штифты, выньте ее, потянув к себе и вверх.

7. К боковым сторонам оконной рамы прикрепите монтажные уголки на нужной глубине паза так, чтобы они не попадали на обрешетку. Глубина паза обозначается буквами N, V, J. Она соответствует последней букве маркировки, указанной на коробке изоляционного оклада.

8. Вмонтируйте оконную раму. Нижний ее край выставьте по уровню и крепко прикрепите монтажные уголки к обрешетке. Верх рамы должен оставаться подвижным, для повторной регулировки.

Наружная установка мансардных окон Fakro завершается монтированием створки в раму мансардного окна.

Введите створку в вертикальном положении ручкой вверх. Соедините движущиеся элементы петель створки с петлями оконной рамы. Совместив петли, закройте окно. После закрытия сразу же активизируется механизм защиты от выпадения.

Мансардные окна Fakro оборудованы так, что можно проверить расстояние щелей между створкой и низом рамы. Для этого наклоните створку. Если щели не одинаковые, воспользуйтесь пластиковым клином. Он подставляется под верхний монтажный угол и исправляет недостатки.

В закрытом положении окна проверьте зазоры по высоте. Разница между оконной рамой и створкой регулируется с помощью передвижения верхней части окна вправо или влево.

Читать еще:  Как заделать откосы снаружи окна

Цены на установку

В приготовленный проем, на котором отсутствует кровля

В перечень выполняемых работ входят:

  • работы по подготовке проёма;
  • выполнение монтажа;
  • проведение настройки (регулировка по высоте и ширине) изделия;
  • монтаж защитного оклада окна;
  • проведение гидроизоляционных работ.

Цена выполненной работы: от 3500 руб.

В покрытие крови, оборудованной гибкой черепицей (Tegola, Ruflex, Ikopal и Шинглас)

В перечень выполняемых работ входят:

  • работы по подготовке проёма;
  • выполнение монтажа;
  • проведение настройки (регулировка по высоте и ширине) изделия;
  • монтаж защитного оклада окна;
  • проведение гидроизоляционных работ;
  • пароизоляционные работы;
  • монтаж гибкой черепицы вокруг окна.

Цена выполненной работы: от 7500 руб.

В покрытие кровли, оборудованной металлочерепицей, профнастилом или шифером

В перечень выполняемых работ входят:

  • работы по подготовке проёма;
  • выполнение монтажа;
  • проведение настройки (регулировка по высоте и ширине) изделия;
  • монтаж защитного оклада окна;
  • проведение гидроизоляционных работ;
  • пароизоляционные работы;
  • монтаж кровельного покрытия вокруг окна.

Цена выполненной работы: от 6000 руб.

В покрытие кровли, оборудованной волнистыми кровельными листами (гофролист, ондулин)

В перечень выполняемых работ входят:

  • работы по подготовке проёма;
  • выполнение монтажа;
  • проведение настройки (регулировка по высоте и ширине) изделия;
  • монтаж защитного оклада окна;
  • проведение гидроизоляционных работ;
  • пароизоляционные работы;
  • монтаж кровельного покрытия вокруг окна.

Цена выполненной работы: от 5000 руб.

В покрытие кровли, оборудованной натуральной керамической цементно-песчаной или полимерпесчаной черепицей (Koramik, Braas)

В перечень выполняемых работ входят:

  • работы по подготовке проёма;
  • выполнение монтажа;
  • проведение настройки (регулировка по высоте и ширине) изделия;
  • монтаж защитного оклада окна;
  • проведение гидроизоляционных работ;
  • пароизоляционные работы;
  • монтаж кровельного покрытия вокруг окна.

Цена выполненной работы: от 6000 руб.

В покрытие кровли, оборудованной плоскими листами (цинк, медь, фальцевая кровля)

В перечень выполняемых работ входят:

  • работы по подготовке проёма;
  • выполнение монтажа;
  • проведение настройки (регулировка по высоте и ширине) изделия;
  • монтаж защитного оклада окна;
  • проведение гидроизоляционных работ;
  • пароизоляционные работы;
  • монтаж кровельного покрытия вокруг окна.

Цена выполненной работы: от 9000 руб.

Монтаж чердачных лестниц и люков

В перечень выполняемых работ входят:

  • работы по подготовке проёма;
  • выполнение монтажа;
  • проведение настройки (регулировка по высоте и ширине) изделия;
  • монтаж защитного оклада окна;
  • проведение гидроизоляционных работ;

Цена монтажа в готовый проем от 3000 руб.
В неготовый проем от 5000 руб.

Примеры объектов

Установка выполняется в несколько этапов:

  • Подготовительный, включающий в себя определение места и высоты размещения конструкции, разметку и подготовку проема. Размеры последнего должны быть на 40-60 мм больше габаритов окна.
  • Монтаж рамной конструкции. Снимается створка, и рама монтируется в подготовленный проем. При этом верхние кронштейны оставляются слегка свободными, что в последствии позволяет корректировать положение конструктива.
  • Установка створки. Порядок действий подробно описывается в инструкции. После монтажа проверяется плотность прилегания к раме. Если имеются перекосы, то они устраняются с помощью корректировки ее положения. После этого выполняется фиксация кронштейнов.
  • Монтаж гидроизоляции. В комплекте к мансардному окну идет специальный гидроизоляционный фартук, который крепится вокруг него и закрепляется на раму. Над оконной конструкцией устанавливается водоотводная планка.
  • Установка наружного оклада. Начинается с нижнего гофрированного фартука, после чего крепятся боковые и лишь потом верхние детали оклада.

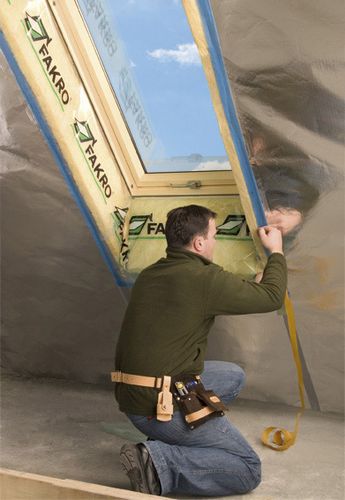

  • На заключительном этапе выполняется утепление внутренних откосов и монтируется пароизоляционный фартук.
Читать еще:  Чем отделывают откосы окна снаружи

Компания «Яропласт» – региональный лидер в сфере поставок мансардных окон для вашего дома!

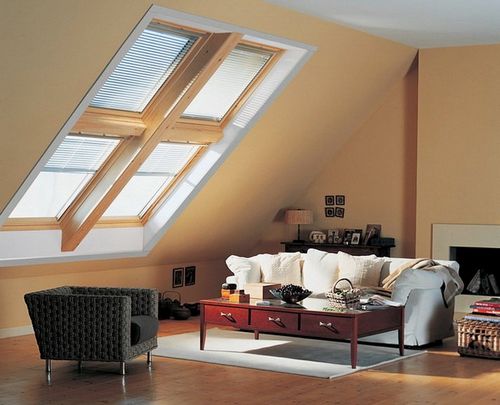

Благодаря нашей продукции, темное чердачное помещение превратится в светлую и просторную комнату, в которой будет присутствовать комфорт и уют. В своей работе мы используем мансардные окна Fakro, которые являются эталоном для подобных типов помещений. Польский производитель уделяет огромное внимание качеству, надежности, постоянному расширению ассортимента своей продукции. Один раз установив подобные окна, вы забудете о проблеме на долгие годы.

Разновидности и плюсы мансардных окон Fakro

Мы предлагаем своим клиентам три вида мансардных окон – среднеповоротные модели, с комбинированной системой открывания и с приподнятой осью поворота створки. Все они оснащаются автоматическим вентиляционным клапаном и качественной фурнитурой. Установка мансардных окон имеет множество плюсов перед вертикальными, среди которых необходимо отметить следующие:

  • Мансардное окно способно обеспечить на 30-40 процентов больше света, чем вертикальные изделия.
  • Все изделия оснащаются ударопрочными стеклопакетами, способными эффективно противостоять атмосферным воздействиям.
  • Полностью исключаются протечки и сквозняки, что тяжело добиться при монтаже обычного окна в кровлю.
  • Установка вертикального окна в крышу требует гораздо больше времени и расходных материалов.
  • По желанию хозяина дома, можно с помощью мансардных окон обустроить выход на крышу, автоматическое удаление дыма и прочее.
  • При грамотном подходе к организации внутреннего пространства комнаты, можно положительно преобразить интерьер путем освещения его отдельных элементов.

Модельная линия: размеры и цены ↑

Модели со средне-поворотным способом открывания

Это один из самых востребованных вариантов продукции FAKRO. Оконные петли размещены на середине высоты изделия. Специальная конструкция окон позволяет устанавливать раму в различных позициях, включая поворот на 180° относительно оси. Створку фиксируют в 5 положениях, используя ручку, которая находится в нижней части.

Стандартных размеров мансардных окон Факро – тринадцать. Они соответствуют самым распространенным конструкциям стропильных систем.

Мансардные окнаРазмерыЦены
FTS-V55×789900 руб.
78×11813350 руб.
114×14018870 руб.
PTP U355×7817000 руб.
78×11824230 руб.
114×14033750 руб.
PTP-V U355×7818450 руб.
78×11825840 руб.
114×11836040 руб.
PTP/GO U355×7825080 руб.
78×11832470 руб.
114×14044460 руб.

По типу эти модели бывают «открывающимися» и «глухими».

Влагостойкие модели

Эти изделия используются в помещениях с повышенной влажностью, к примеру, в ванной, бассейне и т. д. Профили – деревянные, покрыты слоем полиуретана. В народе их часто называют «белое окно» из-за цвета. В принципе влагоустойчивой может быть практически любая модель, однако особой популярностью пользуются среднеповоротные модели FTP-W PLUS.

Пластиковые

Профили из пластика (PTP) имеют массу преимуществ: за ними просто ухаживать, их легко мыть, они влагоустойчивы и т.д. Многокамерный пластиковый профиль армирован изнутри, поэтому он не деформируется при эксплуатации. Для усиления использованы оцинкованные профили из стали.

Супер энергосберегающие

Termo – эксклюзивная разработка производителя. В системе использованы двухкамерные стеклопакеты. Размеры мансардных окон Fakro этого вида больше. В настоящее время FTT Termo считается наиболее теплым из имеющихся на отечественном рынке. Супер энергосберегающие оконные системы факро можно устанавливать даже на Крайнем Севере.

Читать еще:  Откосы для окна с четвертью

Умное

Это новая модель, в которой разработчики совместили преимущества стандартной среднеповоротной системы и комфортное управление. С помощью специального пульта можно управлять окном с любой точки помещения, более того, в непогоду оно закроется без постороннего вмешательства. К профилю часто подключают также различные аксессуары с электрическим управлением: жалюзи, шторки с внутренней стороны или рольставни снаружи.

В комплектацию модели Electro входят трехканальный центральный процессор, датчик дождя, БП и другое. Подключают его предельно просто как любой электроприбор – в розетку.

Система имеет два положения проветривания. Она снабжено эксклюзивной универсальной вентиляцией, регулируемой автоматическим клапаном. Его устанавливают на крышах, имеющих уклон в 15–90⁰. Система укомплектована изоляционным окладом. Он должен соответствовать типу кровельного покрытия.

Комбинированная система

Эта конструкция, пожалуй, может «похвастаться» всеми преимуществами окон для мансард. PreSelect

    имеют отличный обзор; через них можно беспрепятственно выглядывать; многофункциональны.

К списку можно добавить также долговечность систем, удобство эксплуатации, безопасность

Мало найдется других систем, в которых качество так удачно сочеталось бы с функциональностью. Мансардные окна Факро preSelect открываются в двух вариантах:

    средне-поворотный с углом вращения створки до 180⁰; подвесной вокруг верхней оси на угол 0–35⁰.

Режимы открывания довольно просто переключаются с помощью специального переключателя, который располагают в боковой части коробки, причем он абсолютно незаметен, если створка закрыта.

Эвакуационное

Стоит отметить и специальные модели, через которые можно беспрепятственного выходить на крышу в экстремальных ситуациях, в частности, при эвакуации из помещений при пожарах и других опасных ситуациях. Комбинирование систем открывания и более большие размеры существенно упрощают решение задач подобного рода. Открытие по верхним петлям в обычных условиях обеспечивает проход в пределах 0–40⁰, однако, в опасных ситуациях угол открывания можно увеличить до 68⁰, легко нажав на спусковые держатели.

Монтаж откосов

Для пластиковых мансардных окон Fakro применяются откосы типа XLW-P, для деревянных — XLW-F. И те, и другие имеют модификации глубиной 30 и 40 см.

Общее правило установки: нижний откос должен быть расположен перпендикулярно полу, верхний откос – параллельно. Такое положение откосов обеспечивает наилучшие условия циркуляции теплого воздуха относительно остекления мансардного окна.

Гнездо под откосы необходимо предварительно утеплить и прикрыть пароизоляционной плёнкой.

Соединение откосов с оконной коробкой осуществляется при помощи специальных планок, прилагающихся в комплекте. Они обеспечивают герметичность стыков.

Зазор между откосами и внутренней обшивкой мансарды прикрывается наличниками.

После монтажа откосов установку мансардных окон «Факро» можно считать завершенной.
